频谱仪

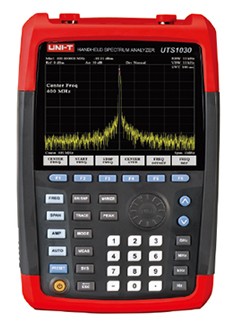

手持式频谱分析仪型号UTS1030
UTS1000系列手持式频谱分析仪专为现场使用而设计。它重量轻，结构简单，操作方便，具有丰富的测量功能，是追求优异性能和卓越价值的最佳选择。产品采用高亮度的6.5英寸大屏幕，外观动感、画面清晰。大容量可充电电池，连续工作时间可达4小时，推盖式电池仓方便随时更换，无限制扩展运行时间。内置跟踪源、前置放大器、音频解调和高分辨率带宽等选件，能够快速可靠地解决多种常规测量任务，适应苛刻的复杂环境要求。产品采用通用USB、LAN通信接口，可连接PC，通过PC显示测试画面，并实现远程操控。使用标准完备的SCPI命令集，可快速组建和升级集成测试系统，方便用户测量使用。
- 主要特点：
1、频率范围：9kHz~3.6GHz；
2、最佳灵敏度：-158dBm；
3、分辨率带宽：1Hz~3MHz；
4、FM/AM音频解调、频率计数；
5、6.5英寸高亮彩色显示屏；
6、6000mAh锂电池供电，持续使用时间4小时；
7、结构尺寸：288×182×142mm；
8、提供的PC机主控软件可实现测试数据的管理和存储；
9、重量不超过2.8kg。
技术参数:
基本功能
UTS1030
频率
频率范围
9kHz～3.6GHz
频率分辨率
1Hz
频率读数精度
±(频标读数*频率基准精度+1%*扫宽+10%*RBW+0.5*[扫宽/(扫描点-1）]+1Hz)
内部基准(10MHz)
老化率 ＜1ppm/年
温漂 ＜0.5ppm(15℃至35℃)
分辨率带宽(RBW)
范围
10Hz至3MHz，最低可定制：1Hz至10Hz
选择性(60dB/3dB)
RBW≤500kHz ＜5:1额定值(数字实现，接近高斯形状)
精度
RBW≤500kHz ＜5%典型值
视频带宽(VBW)
10Hz至3MHz
显示平均噪声电平(1Hz分辨率带宽，射频衰减器0dB)
前置放大器关
100kHz/-100dBm,1MHz/-130dBm,100MHz/-135dBm,500MHz/
-135dBm,1000MHz/ -132dBm,1.4GHz/-130dBm,1.8GHz/-133dBm,2.2GHz/
-131dBm,2.5GHz/-131dBm,3.0GHz/-130dBm,3.5GHz/-130dBm
前置放大器开
100kHz/-120dBm,1MHz/-150dBm,100MHz/-155dBm,500MHz/
-155dBm,1000MHz/ -150dBm,1.4GHz/-148dBm,1.8GHz/-150dBm,2.2GHz/
-148dBm,2.5GHz/-148dBm,3.0GHz/-147dBm,3.5GHz/-147dBm
相位噪声
频偏 30kHz
-90dBc/Hz
频偏1MHz
-115dBc/Hz
扫描时间
扫宽 100Hz≤SPAN≤3.6GHz
10ms至3000s
零扫宽
1ms至3000s
扫描模式
连续，单次
频率计数器
计数器分辨率
1Hz，10Hz，100Hz，1kHz
计数器不确定度
频率读数 x 频率基准进度+计数分辨率
幅度精度(20℃至30℃)
综合幅度精度(90%)
输入信号范围 -50dBm 至 0dBm ±1.5dB
幅度
最大安全输入电平
平均连续功率：+27dBm
最大直流输入电压
50Vdc
输入衰减器范围
0至39dB，步进3dB
1dB压缩点
+7dBm
内部数据存储器
128MB
剩余响应
TOI(三阶失真)
＞30MHz：﹢13dBm
SHI(二阶失真)
+30dBm
输入相关杂散信号
＜-60dBm
剩余响应
＜-85dBm
跟踪源
频率范围
100kHz 至 1.5GHz
输出功率
-30dBm 至 0dBm，步进为1dB
输出平坦度
±3dB
输入/输出
射频输入
SMA型阴性(50Ω)
USB
支持
LAN
10/100 Base-T，RJ-45连接器
AM/FM解调
耳机插孔
基准输入/输出
10MHz，BNC阴头，输入：0dBm 至 +10dBm；输出：0dBm±2dB
常用参数
电源
电池：7.4V 6000mAh；电源适配器/供电电压：100-240VAC 50/60Hz 1.5A。
显示
6.5英寸 TFT LCD ,640×480
机身颜色
红+灰
机身重量
3.0 Kg
机身尺寸
288mm × 182 mm ×142mm
标准配件
适配器、耳机、Cable 线、天线,软件光盘
标准包装
工具箱，布包，中文说明书，编程手册
标准包装数量
2 台
标准包装尺寸
585mm × 370mm × 360mm
标准包装箱毛重
14 kg
