频谱仪

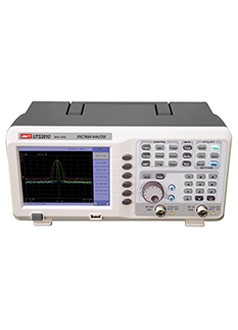

数字频谱分析仪UTS2030
产品概述：
1、本产品是一款结构紧凑、性能优异的便携式频谱分析仪，全程数字步进扫描和全数字中频技术保证了其卓越的性能和稳定的表现，多项人性化设计让您的RF测量变得前所未有的轻松有效。
2、最大频率范围9kHz～3GHz;
3、最大分辨率带宽10Hz～3MHz（以1至10连续步进）;
4、3G信号发生器，既可作为跟踪源，也可作为独立信号源使用；
5、具备频率测量、AM和FM解调、邻道功率测量、色谱图等多种测量功能；
6、多达5条迹线测量显示；
7、相位噪声-110dBc/Hz（偏移10kHz);
8、LED背光超大显示，中英文操作菜单，前置放大器；
9、多种通信接口USB、LAN、VGA、GPIB、RS232。
技术参数：
频率范围 |
9kHz至3GHz |
| 频率分辨率 | 1Hz |
| 频率读数精度 | ±（频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/（扫描点-1）]+1Hz） |
| 内部基准（10MHz） | 老化率：<2ppm/年，温漂：<1ppm （15℃至35℃） |
| 分辨率带宽（RBW) | |
| 范围 | 10Hz至500kHz（以1至10连续步进），1MHz，3MHz |
| 选择性(60dB/3dB)及精度 | RBW≤500kHz，<5：1 典型值（数字实现，接近高斯形状），<5% 典型值 |
| 视频带宽（VBW） | 10Hz至3MHz，1-3-10序列 |
| 显示平均噪声电平（10Hz分辨率带宽） | |
| 频率：前置关/开 | 100kHz：-90dBm/ -110dBm；1MHz：-120dBm/-140dBm； 100MHz：-125dBm/-145dBm；500MHz：-125dBm/-145dBm； 1000MHz：-122dBm/-140dBm；1.4GHz：-120dBm/-138dBm； 1.8GHz：-123dBm/-140dBm；2.2GHz：-121dBm/-138dBm； 2.5GHz：-121dBm/-138dBm；3.0GHz：-120dBm/-137dBm。 |
| 相位噪声 | |
| 频偏 | 10kHz：-80dBc/Hz；30kHz：-90dBc/Hz；1MHz：-115dBc/Hz |
| 扫描时间 | |
| 扫宽 | 扫宽100Hz≤SPAN≤3GHz，10ms至3000s |
| 零扫宽 | 1ms至3000s |
| 扫描模式 | 连续，单次 |
| 频率计数器 | |
| 计数器分辨率 | 1Hz、10Hz、100Hz、1kHz |
| 不确定度 | 频率读数×频率基准精度+计数分辨率 |
| 幅度精度（20℃至30℃） | |
| 综合幅度精度（90%） | 输入信号范围0dBm至-50dBm：±1.5dB |
| 幅度 | |
| 最大安全输入电平 | 平均连续功率 +27dBm |
| 最大直流输入电压 | 50Vdc |
| 输入衰减器范围 | 0至39dB，步进为3dB |
| 1dB压缩点 | +7dBm |
| 杂散和剩余响应 | |
| TOI（三阶失真） | >30MHz +13dBm |
| SHI（二阶失真) | +30dBm |
| 输入相关杂散信号 | <-60dBc |
| 剩余响应 | <-85dBm |
| 输入/输出 | |
| 射频输入 | N型阴性（50Ω） |
| USB | USB 1.1（主机端），USB1.1（设备端） |
| LAN | 10/100 Base-T，RJ-45连接器 |
| RS232 | 9引脚 D-SUB（阳头） |
| 基准输入/输出 | 10MHz，BNC阴头，输入功率0dBm至 +10dBm 输出功率 0dBm±2dB |
| VGA | 640*480，60Hz 15引脚 D-SUB（阴头） |
| GPIB | 需USB-GPIB选件 IEEE-488总线连接器 |
| AM/FM解调 | 耳机插孔 |
| 常用参数 | |
| 内部数据存储器 | 128MB |
| 显示器 | 6.5英寸TFT LCD 液晶屏 |
| 最大重量 | 4 kg |
| 尺寸 | 330(W)×163(H)×165(D)mm |
| 工作温度 | 0 ℃ ~ 40 ℃ |
| 存储温度 | -20 ℃ ~ 70 ℃ |
| 电源 | 输入电压范围：110~220VAC±15% AC频率范围： 50Hz至60Hz 功耗：最大20W |
